Как выбрать роликовую цепь.
Для выбора роликовой цепи и звёздочек необходимо учесть:
- нагрузку
- скорость
- условия эксплуатации
- рабочую температуру
- влажность в помещении
Основные параметры:
Основные параметры:
Для цепи 06B-1 (шаг 9,525 мм) подойдёт звёздочка с соответствующим шагом PS05T15 (PHS 06B-1BH15)
Рекомендации по эксплуатации
Для выбора роликовой цепи и звёздочек необходимо учесть:
- нагрузку
- скорость
- условия эксплуатации
- рабочую температуру
- влажность в помещении
Основные параметры:
- Шаг и вид цепи. Шаг цепи - это расстояние между центрами осей двух звеньев. Вид цепи – стандарты ANSI или ISO (А или В).
- Ширина цепи. Необходимость передачи конкретной мощности для данного узла.

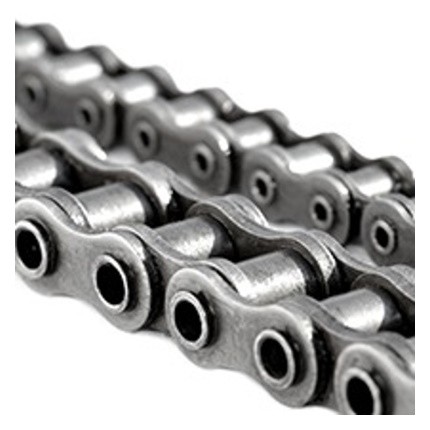

- Вид и диаметр ролика. Под конкретные задачи выбирается вид ролика – обычный или полый. Диаметр ролика заложен в наименовании цепи, и чем больше шаг цепи тем больше диаметр ролика, что соответственно распределяет нагрузку и соприкосновение со звездочкой.
- Толщина пластин. Заложена в наименовании цепи и соответствует значениям закладываемой прочности.
- Скорость передачи. При высоких скоростях (свыше 1000 об/мин) нужны цепи со специальной конструкцией для снижения вибраций и шума.
- Условия эксплуатации. Для агрессивных сред стоит рассмотреть цепи с антикоррозийным покрытием или из нержавеющей стали. Для высоких температур — цепи, способные работать при +300 °C.
- Стандарты. В России чаще используют цепи по ГОСТ 13568–97, а также аналоги по ISO 606. Маркировка позволяет точно определить параметры и подобрать совместимые звёздочки.
- Паспортные данные оборудования. Производитель указывает, какой тип и размер цепи подходит для конкретной машины или линии. Это первый и самый надёжный источник информации.
Основные параметры:
- Шаг звёздочки. Должен точно соответствовать шагу цепи.
- Количество зубьев. Влияет на передаточное число, скорость вращения и плавность работы привода. Минимальное рекомендуемое количество зубьев для ведущей звёздочки — от 9 до 17 в зависимости от размера цепи и условий эксплуатации. Оптимальное количество зубьев для большинства промышленных применений — от 17 до 40 для ведущей звёздочки.
- Материал. Должен обладать высокой износостойкостью, прочностью и устойчивостью к коррозии. Для тяжёлых условий эксплуатации рекомендуется использовать высокопрочные стали или специальные сплавы. Чугунные звёздочки, хотя и менее прочные, чем стальные, имеют хорошие демпфирующие свойства и могут быть использованы где требуется снижение вибраций.
- Тип ступицы. Выбирается в зависимости от условий эксплуатации и требований к системе. Например, звёздочки с фланцевой ступицей обеспечивают более надёжное крепление и могут быть использованы в узлах с высокими динамическими нагрузками.
- Посадочное отверстие. Необходимо точно знать диаметр вала, наличие и размер шпоночного паза для ведущей звезды.
- Совместимость стандартов. Смешивать компоненты стандартов ANSI и ISO нельзя, даже если номинальный шаг совпадает, так как диаметры роликов и профили зубьев различаются. Например
Для цепи 06B-1 (шаг 9,525 мм) подойдёт звёздочка с соответствующим шагом PS05T15 (PHS 06B-1BH15)
Рекомендации по эксплуатации
- Регулярно проверяйте натяжение цепи и состояние звёздочек.
- Используйте рекомендованную смазку.
